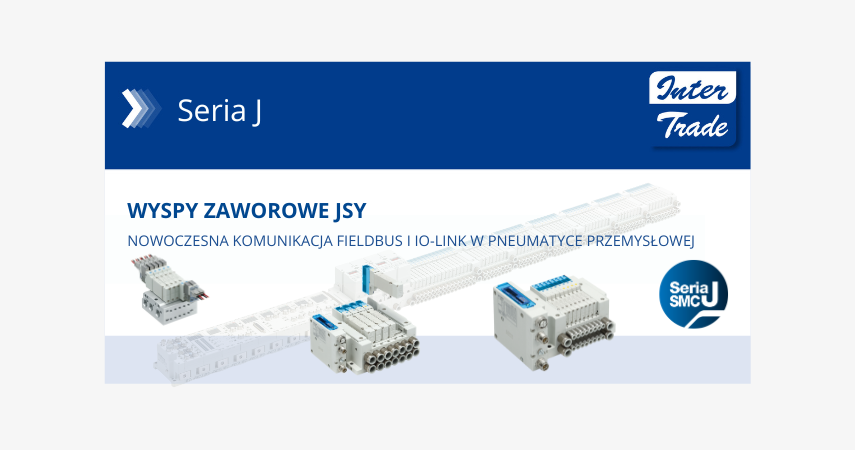

Wyspy zaworowe SMC JSY – nowoczesna komunikacja Fieldbus i IO-Link w pneumatyce przemysłowej

Jak połączyć kompaktowość, inteligentną diagnostykę i energooszczędność w jednej wyspie zaworowej

Nowoczesna automatyzacja przemysłowa wymaga nie tylko wydajnych siłowników i chwytaków, ale również inteligentnych wysp zaworowych, które uproszczą komunikację z systemami sterowania.
Wraz z rozwojem Przemysłu 4.0, konstruktorzy maszyn szukają sposobu na ograniczenie okablowania, poprawę diagnostyki i łatwą integrację z PLC.

Odpowiedzią na te potrzeby są wyspy zaworowe SMC JSY – kompaktowe, lekkie i energooszczędne moduły, które łączą świat pneumatyki i cyfrowych sieci przemysłowych. Dzięki obsłudze protokołów Fieldbus i IO-Link, wyspy JSY stanowią gotowe rozwiązanie dla konstruktorów automatyki, robotyki i mechatroniki.

Czym są wyspy zaworowe SMC JSY i do czego służą?

Wyspy zaworowe SMC z serii JSY1000, JSY3000 i JSY5000 to modułowe zespoły zaworów 5/2 i 5/3, sterujące przepływem sprężonego powietrza w systemach automatyki.
Zostały zaprojektowane tak, aby zapewnić maksymalną gęstość funkcji przy minimalnej przestrzeni montażowej.

Najważniejsze zalety konstrukcyjne:

• Kompaktowa szerokość zaworów:
  ➤ JSY1000 – 6,4 mm
  ➤ JSY3000 – 10 mm
  ➤ JSY5000 – 15,5 mm
• Redukcja masy – do 59% lżejsze od starszych serii zaworów VQ i o 20% lżejsze od SY7000
• Pobór mocy już od 0.1 W dzięki technologii Energy Saving

Dla konstruktora oznacza to prostsze rozmieszczenie elementów w szafie sterowniczej, niższe zapotrzebowanie na energię i większą elastyczność projektu.

Wyspy zaworowe SMC JSY – komunikacja Fieldbus i IO-Link w praktyce

1. Pełna kompatybilność z sieciami przemysłowymi

Wyspy zaworowe JSY integrują się z najpopularniejszymi systemami sterowania stosowanymi w automatyce przemysłowej. Obsługują między innymi:

• EtherCAT,
• PROFINET,
• EtherNet/IP,
• DeviceNet,
• CC-Link,
• IO-Link,
• Ethernet POWERLINK.

Dzięki tak szerokiej gamie protokołów, jedna platforma JSY może być wykorzystywana zarówno w systemach Siemens, Beckhoff, Mitsubishi, Omron, jak i Allen-Bradley.
To znaczne uproszczenie procesu integracji – bez konieczności stosowania konwerterów lub osobnych modułów komunikacyjnych.

2. Moduły komunikacyjne EX – prosta integracja z PLC

Wyspy zaworowe JSY współpracują z dedykowanymi modułami komunikacyjnymi, które pozwalają na dopasowanie interfejsu do systemu sterowania maszyny:

Każdy moduł umożliwia podłączenie nawet 32 zaworów i 32 wejść cyfrowych przez jeden przewód Ethernet, co znacznie redukuje liczbę kabli i przyspiesza uruchomienie maszyny.

W praktyce: mniej przewodów = krótszy montaż, prostszy serwis i mniejsze ryzyko błędów.

3. IO-Link – inteligentna diagnostyka w czasie rzeczywistym

IO-Link to technologia komunikacji dwukierunkowej, dzięki której wyspa zaworowa JSY przekazuje do sterownika PLC nie tylko sygnały sterujące, ale też dane diagnostyczne.

Użytkownik może monitorować:

• liczbę cykli pracy zaworu,
• temperaturę i stan zasilania,
• wartości ciśnienia,
• komunikaty alarmowe.

Dzięki IO-Link, operator ma dostęp do predykcyjnych danych o stanie zaworów, co umożliwia planowanie konserwacji i uniknięcie nieplanowanych przestojów.
To istotny krok w stronę tzw. inteligentnej pneumatyki – rozwiązania, które nie tylko wykonują ruch, ale też „mówią”, co dzieje się w układzie.

Bezpieczeństwo i niezawodność – PROFIsafe i IP67

Wyspy zaworowe JSY są dostępne w wersjach o różnym stopniu ochrony – od IP40 po IP67, dzięki czemu można je montować zarówno w szafach sterowniczych, jak i bezpośrednio na maszynie.

Wersje z modułem EX260 wspierają protokół PROFIsafe, co umożliwia integrację funkcji bezpieczeństwa zgodnie z normą ISO 13849 (kategoria PL e).
Oznacza to, że układ pneumatyczny i funkcje bezpieczeństwa mogą współistnieć w jednym kablu komunikacyjnym – to ogromna oszczędność miejsca i uproszczenie architektury systemu.

Integracja w środowisku projektowym – Etools i modele CAD

Dla konstruktorów maszyn kluczowa jest łatwość projektowania i szybkiego wdrożenia.
SMC oferuje konfigurator Etools, który umożliwia:

• dobór odpowiednich zaworów i modułów EX,
• pobranie modelu 3D (STEP, IGES),
• automatyczne generowanie numeru katalogowego,
• wstawienie konfiguracji bezpośrednio do schematu pneumatycznego.

Dzięki Etools cały proces od projektu do zamówienia jest prostszy i szybszy, a dane można łatwo włączyć do dokumentacji technicznej.

Dostępność:
Standardowe wyspy zaworowe JSY są dostępne z magazynu SMC Polska z dostawą w 48 godzin, co umożliwia realizację projektu nawet przy krótkich terminach wdrożenia.

Dlaczego warto wybrać wyspy zaworowe SMC JSY?

✅ Kompaktowa budowa (6,4–15,5 mm szerokości)
✅ Pełna kompatybilność z sieciami Fieldbus i IO-Link
✅ Energooszczędność – pobór mocy od 0.1 W
✅ Wersje z IP67 i PROFIsafe – bezpieczeństwo i niezawodność
✅ Dostępność w Polsce – dostawa w 48h z magazynu SMC
✅ Pełne wsparcie projektowe i konfigurator CAD

FAQ – najczęstsze pytania o wyspy zaworowe SMC JSY

1. Czym różnią się wyspy zaworowe SMC JSY od tradycyjnych rozdzielaczy pneumatycznych?
   Wyspy JSY łączą kilka zaworów w jednym module z cyfrową komunikacją Fieldbus lub IO-Link, co pozwala na szybsze sterowanie i uproszczenie instalacji.


2. Czy JSY współpracują z PLC Siemens lub Beckhoff?
   Tak, wyspy zaworowe JSY są kompatybilne z większością sterowników obsługujących EtherCAT, PROFINET lub IO-Link.
3. Jak dobrać odpowiedni typ JSY do aplikacji?

   JSY1000 – do kompaktowych maszyn, JSY3000 – dla standardowych linii montażowych, JSY5000 – dla dużych przepływów i bardziej złożonych układów.


4. Czy wyspy zaworowe JSY można stosować w wilgotnym środowisku?
   Tak, wersje IP67 pozwalają na montaż bezpośrednio w strefach roboczych narażonych na wilgoć.


5. Czy SMC Polska oferuje wsparcie techniczne i konfigurator 3D?
   Tak. Doradcy techniczni SMC pomagają w konfiguracji JSY, a konfigurator Etools umożliwia generowanie modeli 3D i numerów katalogowych.

Jako autoryzowany dystrybutor SMC, dostarczamy pełną gamę rozwiązań z serii J, od siłowników, przez chwytaki, po wyspy zaworowe.

Dzięki lokalnym stanom magazynowym i wsparciu naszych Doradców Technicznych, zapewniamyszybką dostawę, profesjonalne doradztwo oraz komfortowe zakupy online.
